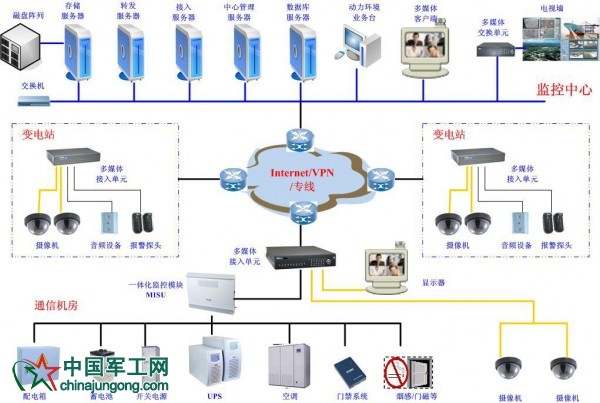

系統結構圖：
電力系統隨著自動化建設和網絡改造的不斷完善，各變電站都有了相應的網絡，這使得視頻監控的應用成為可能。電網企業為了提高勞動生產率，增加經濟效益，在傳統的遙測，遙信，遙控，遙調的基礎上，逐步增加了網絡視頻監控的應用，即所謂的“遙視”功能。
系統構成：
一．前端監控現場：
前端監控現場主要包括各變電站和通訊機房，由DVR/DVS，攝像頭，報警設備等構成，實現了對現場的24小時不間斷監控。
DVR/DVS設備將采集的音視頻數據和報警信號經電力信息通信網上傳到調度中心。
攝像機為監控圖像采集設備。一般攝像機可分為球機和槍機，根據應用場合可分為室外型和室內型。對重點設備的監控可采用定向式槍機，在變電站周界等可配置球機。
煙感、溫感設備主要檢測環境溫度和煙塵，預防火災發生。當有警情時能夠及時發出報警信號輸出到DVR/DVS并上傳到監控中心，及時反饋變電站內情況。
拾音器和擴音器為音頻對講設備，可以通過編碼器音頻接口接入監控系統，實現監控中心管理員和監控現場的語音對講。
二．通訊網絡：
變電站視頻數據傳輸到監控調度中心主要有以下兩種傳輸方式：
1、以太網傳輸方式
各變電站到監控中心的信道直接為以太網接口，光纖或微波傳輸設備直接提供以太網接口，各變電站的圖像數據信號經過各級交換機、路由器上傳至監控中心。
2、2M-以太網傳輸方式
各變電站到監控中心的信道為2M專線，通訊設備僅提供2M接口，變電站的圖像數據信號需要通過2M以太網橋轉化為2M接口，上傳到監控中心相應的2M以太網橋轉化為網絡信號，進入監控中心的網絡。實際上相當于用2M以太網橋通過2M專線組網。
三．監控中心管理部分：
在電業局調度監控中心，主要由中心監控管理服務器、電視墻服務器、流媒體轉發服器，監控客戶終端等組成。主要完成現場圖像接收，用戶登錄管理，優先權的分配，控制信號的協調，圖像的實時監控，錄象的存儲、檢索、回放、備份、恢復、電視墻的顯示切換等。
在調度中心可以進行遠程系統維護指導，對于某些變電站設備故障，到現場的一般維護人員可能無法解決，如果再讓專家到現場解決問題則會帶來人力、時間、費用等問題，特別是一些緊急問題需要立即解決更不能拖延時間。此時，通過該系統，專家可在調度中心直接通過圖像瀏覽現場問題，并通過雙向音頻對講功能給現場維護人員指點，遠程指導現場維護人員解決問題，從而大大縮短問題解決時間，減少人力、時間以及費用成本。
在調度中心可以進行遠程控制和實時視頻的查看，電業局相關領導還可以用客戶端或WEB方式進行歷史視頻的查閱，察看設備運行日志等信息。

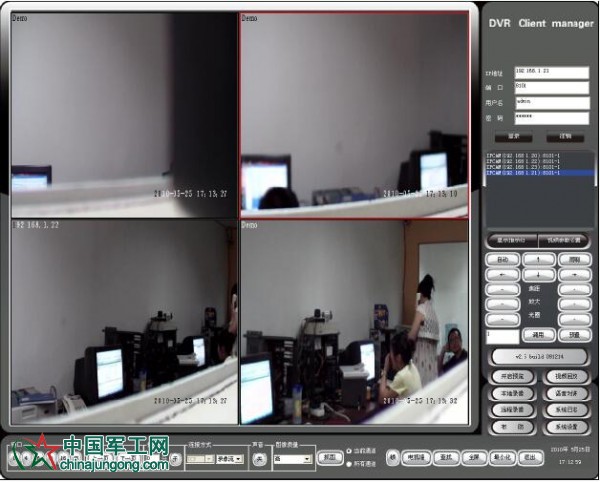

下面是WEB客戶端的一個示例圖：
