基于光纖FC-AE技術的先進航電網絡系統的數據監控和系統測試是FC-AE新技術發展和應用過程的一個重要組成部分, 一般的第三方測試工具只能提供單項測試，無法提供全面的技術驗證及系統測試環境。依靠在綜合航電市場多年的產品開發和技術服務經驗，北京石竹用了大量的資源來研制航電光纖測試設備，設計了一整套的測試規范和分析工具，達到并超過了行業通用的測試環境要求，力求測試流程更嚴格，數據分析更全面。北京石竹研發的 FC-AE監控測試系統主要用于測試光纖基準速率，數據傳輸完整性和可靠性分析，以及全面的壓力測試，讓系統工程師們能夠在較短的時間內布置應用最新的航電技術，并開發出高質量的系統產品，加快系統產品以更快的時間上市，占據市場先機。
北京石竹FC-AE監控測試系統的測試工具套件是專為尋找難以捉摸的數據損壞I/O,超時I/O所造成的損失或系統死機的情況。這些工具有非常豐富的調試和日志記錄信息，以便快速分析，定位發現問題。它們的目的是強調硬件和信號完整性，而且還可以移植到所有主要操作系統。
2.1 概述
圖1: 監控測試方案原理框圖
特征：
§ CAV-FCAE-TAP為石竹自研航電光纖分路器，將光纖通路數據1分2傳輸；
§ 基于石竹 CAV-FCAE-M監控卡進行數據記錄,易于部署及擴展；
§ 每個監控站(Monitor Station)是一臺高性能工業計算機,內置一塊CAV-FCAE-M監控卡及多塊高速固態存儲硬盤或機械盤，并運行有高性能監控分析軟件；
§ 每個監控站提供2路2G/4G監控通道，監控數據直接存儲到監控站內置磁盤陣列；
§ 連接模式
• Recorder Mode：記錄來自DUT監控端口的數據；
§ FC協議分析
• FC-AE-ASM, FCP etc；
§ 可以多個監控站級聯（最多允許級聯8個），提供更多監控通道；
§ 靈活的事件觸發、幀過濾及捕獲功能；
§ 內置高精度基準時鐘，為每個記錄的FC幀增加時間戳；
§ 模擬旁路技術，工作在TAP模式時不會對原始通信信號造成任何影響；
§ 數據回放通過1000Mbps以太網，設備管理及數據回放工具（Traffic Monitor GUI）可以運行在一臺獨立的PC機上，也可以集成在監控站上；
§ 可以提供API接口，易于用戶開發專用的監控管理軟件；
設備：
1. 監控站（Monitor Station）
§ 內置CAV-FCAE-M監控卡，提供2個FC端口
§ 每個端口工作在2G/4G速率
§ 內置FC監控驅動軟件及數據存儲系統
§ 內置2TB容量的存儲器，支持記錄時間長達2小時，線速記錄半小時。
2. 管理系統（Traffic Monitor GUI）
§ 運行在Windows平臺
§ 包括：監控設備管理軟件及數據回放工具
§ 簡易直觀的GUI，采用Java開發，利于后續平臺移植
3. 協議分析儀
§ 采用AAI 光纖通道Investigator
§ 100%的數據捕獲，解碼、搜索、分析功能
§ 同步分析，最多支持32個端口
§ 基于簡易直觀的GUI
2.2 CAV-FCAE-M監控卡

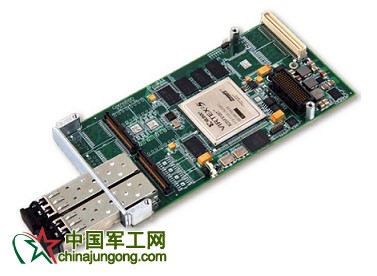

圖2: CAV-FCAE-M監控節點卡
§ 2對端口可以工作在2種模式：
ü TAP Mode：FC數據從其中的一個端口進，另一個端口出，同時監控/記錄雙向流量
ü Recorder Mode：僅監控/記錄端口上的數據，且此數據不直通至另一個端口
§ TAP模式下支持模擬旁路技術，在不影響原始信號質量的基礎上確保零插入延時
§ 基于硬件的數據捕獲，每個捕獲包的時間戳精確到10ns
§ 支持靈活的數據捕獲類型設定，包括SID, DID，Frame類型（ASM，AV etc.）等
§ 支持多種幀過濾及觸發機制，允許對捕獲停止條件進行定制
§ 提供多種錯誤狀態指示，包括記錄通道擁塞、端口狀態錯誤等
§ 通過擴展子卡及總線，支持與其它CAV-FCAE-M板卡間的時間同步功能，用于多個監控站級聯
§ 記錄來自DUT監控端口的數據
§ FC端口配置成記錄模式
§ 進入到數據端口的流量通過高速PCIe接口轉發到監控站的存儲系統
TAP Mode允許在兩個節點之間插入監控站，監控他們之間的數據流：
§ 監控DUT兩個通信端口，記錄他們間的雙向流量
§ FC端口對配置成TAP模式
§ 進入到每個端口的數據被直通至端口對中的另一個端口，同時被傳送到監控站存儲系統
2.3 監控站
監控站(Monitor Station)是一臺高性能工業計算機,內置一塊CAV-FCAE-M監控卡及多塊高速存儲硬盤,并運行有石竹高性能監控驅動軟件及存儲管理軟件，接收來自監控管理系統的指令，配置CAV-FCAE-M監控板卡，啟動或停止數據監控。其它硬件特征如下：
§ Intel i7高性能多核CPU
§ 8塊高速硬盤，支持Raid 5,6
§ 高效風冷及電源系統
§ 標準機箱，可上架
§ 運行Windows平臺
§ 2TB有效容量
監控管理系統包括設備管理軟件及數據回放軟件，通過10/100/1000M以太網，可以運行在一臺獨立的PC機上，也可以集成在監控站上。
設備管理軟件特點包括：
§ 支持同時管理多臺監控站
§ 支持CAV-FCAE-M端口速率及工作模式配置
§ 捕獲FC幀大小配置
§ 觸發條件配置，包括SID、DID或幀類型（ASM幀及/或MSG ID、AV、服務類別、多播/廣播等）
§ 幀過濾條件配置，包括SID、DID或幀類型（ASM幀及/或MSG ID、AV、服務類別、多播/廣播等）
§ 捕獲停止條件配置，可以基于時間、文件大小、錯誤或用戶點擊等
§ 簡易直觀的GUI，采用Java開發，運行Windows平臺
圖3: 監控數據回放軟件界面
數據回放軟件特點包括：
§ 支持多種協議分析，如FC-FS、ELS、FC-AE-ASM、AV等
§ 支持搜索功能，基于時間、特定FC字段等方式
§ 支持分析本地或網絡數據
§ 簡易直觀的GUI，采用Java開發，運行Windows平臺
§ 將通道數據轉換為用戶應用數據，直觀、靈活、易用
