一、概況
污水處理監測系統，是一個完成主要生產分廠和生產車間的工業廢水的排放和污水處理量的監測管理系統。它可完成時、日、周、月、生產季度等一定時間范圍內的污水排放量和污水處理量的實時監測，并對所監測到數據進行整理實時顯示和進行報表打印。為生產管理部門提供服務。
本套計算機監測系統主要由工業控制用計算機、符合工業生產環境的RS-485計算機數據通訊網、各污水監測點數據轉換板、原有明渠流量計、電磁流量計等檢測儀表和電源系統構成。該系統監測對象有十三個監測點，分布在公司各部，各點間實行集中供電，監測數據以RS-485通訊協議傳輸到中心控制室，數據經IPC-610工控機處理后實時顯示。
二、硬件系統設計
在系統的硬件設計上，在保障系統準確可靠運行的基礎上，力求使系統的硬件配置模塊化，這樣使整個硬件系統簡單明了，使用維護方便及降低系統的運行故障率；整個系統采用分步集中式數據采集控制模式進行設計，主機為研華PC總線工控機。數據通訊卡和數據采集模塊（ADAM-4012系列）同為臺灣研華工倥產品，這樣使硬件系統的主體設備統 一，易于使用和維護。集中供電系統，中心站采用鐵塔牌AC220V隔離參數穩壓電源，電源初級接AC220V、50Hz交流電，次級經電源凈化分別供計算機系統的UPS電源和各監測子站的開關電源使用，電源保護地由中心站接入大地。各子監測站與中心站的數據通訊線用RVVP雙絞屏蔽線連接。為提高系統通訊的抗干擾力，屏蔽層都接地且在線路中接入瞬態電壓抑制器及電容，目的為避免系統被大電流、大電壓所損壞。對于避雷問題，除在線路鋪設中注意避開建筑物易被雷擊的地方外，都增加防雷接地（經實測接地電阻做到小于4歐），線路中加入防雷瞬態電壓抑制器以提高系統的抗雷擊能力。
安環處系統監測中心站內，設置兩套計算機系統。一套為研華工業控制計算機系統，一套為商用機系統，每套計算機系統均自帶打印機及UPS不間斷電源。研華工控機系統完成對整個監測系統的控制、數據采集和通訊作用；商用機系統于工控機系統聯網處理后期數據，同時可用于辦公事務的日常處理。控制中心通過分屏器將所得數據顯示另行傳輸到供排水車間提供實時顯示。
三、硬件系統組成

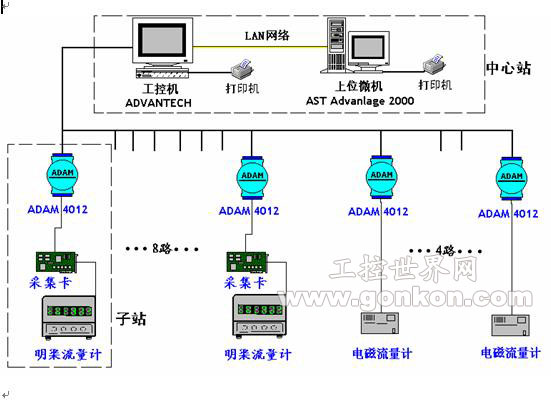

整個系統由中心站和測量子站組成。如圖所示
1、中心站
中心站由上位機、值班機、500VUPS、打印機、隔離參數穩壓電源、分屏器組成。
上位機：由一臺AST ADV2000 PC機擔任，通過RS232接口從值班機獲取數據以進行離線數據處理、后期數據分析及文檔資料產生等工作。此機不需長時間工作，當需要數據處理時可用本機，它與一臺EPSON-1500K彩色噴墨打印機相連。
值班機：由一臺IPC-610研華工控機擔任，內裝PCL-745卡，一托四分屏器，500VUPS，STAR CR3240打印機和17寸CRT組成。其主要負責整個系統的管理、數據采集控制和實時顯示、報表打印等功能。IPC-610PC主要為工業環境中使用而設計，可長時間在惡劣環境中通電工作。它通過PCL-745數據通訊卡與各子站的ADAM-4012數據采集通訊模塊進行數據通訊交換，發出控制命令及從各子站獲取監測數據，進行相應處理。同時，它具有實時報警及實時數據處理功能。
操作人員可通過它完成對系統的組態維護及整個數據采集網絡的改進、維護的工作，它是整個系統的核心。
PCL-745數據通訊卡：安裝在IPC-610機箱內，支持RS-422、RS-485通訊協議，以管理污水監測系統的十三個ADAM-4012數據采集模塊。它帶有光電隔離功能，防止500VDC的電壓沖擊，對于一般的電磁干擾可完全屏蔽。
分屏器：放在中心站內，以實現兩地同時顯示監測的實時數據。它為供排水調度提供與安環處中心站相同的數據監測實時顯示畫面。以VGA專用電纜連接。其中，中心站為20寸CRT，供排水為14寸CRT。
UPS：負責向工控機及上位機提供電源，以保護設備。
打印機：用于打印各種報表、圖表及數據曲線圖。
隔離參數穩壓電源：作為整個系統的穩壓電源，它外接AC380V 50Hz電壓，經穩壓、濾波處理由BXF電纜將處理后電壓輸送給中心站、各監測點子站的電源分系統。對整個系統用電起到電源凈化和保護作用。
中心站的主要功能：中心站通過RVVP電纜、BXF電纜完成與各子監測點進行數據通訊和提供電源，它是整個系統的核心部分。操作者通過它完成對所有監測點進行數據監測和對所監測到的各項數據進行整理，形成各相關的報表和圖表以對各監測數據進行離線分析處理。同時操作者通過值班機完成對系統工作情況的監測，完成對操作系統的系統修改和維護工作。
在系統供電線路的架設過程中，以工廠戶外架線有關操作規程進行，也同時采取避雷措施。（如：在動力線的設備輸入端加壓敏電阻、瞬態電壓抑制器，進行接地處理）采取這樣的供電方式為確保整個系統供電的穩定和正常運行，提供了良好的保障。
